Pre výrobcov, ktorí hľadajú konzistentnú kvalitu, flexibilnú výrobu a efektívnu tlač na plochý povrch,Zelený OhmposkytujeMikropočítačom riadený plochý sieťotlačový strojs poloautomatickou štruktúrou, mikropočítačovým riadením, vákuovou adsorpciou a technológiou pohonu s premenlivou frekvenciou. S rýchlosťou tlače až 1 100 výtlačkov/hodinu v závislosti od modelu je toto zariadenie určené pre náročné priemyselné aplikácie.
Moderný systém plochej sieťotlače potrebuje viac než len základný pohyb tlače. Musí poskytovať stabilné umiestnenie, kontrolovaný tlak tlače, konzistentnú distribúciu atramentu a praktickú prevádzku. Sieťotlačový stroj s plochým zdvihom riadený mikropočítačom kombinuje mikropočítačový riadiaci systém založený na LCD s elektrickým prenosom zdvíhania a tlače s premenlivou frekvenciou, pneumatickým ovládaním škrabiek, adsorpciou vákuovej plošiny a nastaviteľnými funkciami zarovnania. Green Ohm ponúka tri modely — BS-5070S, BS-6090S a BS-80120S — s maximálnymi plochami tlače od 500 × 700 mm do 800 × 1200 mm a maximálnymi rýchlosťami od 900 do 1 100 výtlačkov/hodinu. Vďaka tomu je stroj vhodný na reklamné produkty, akryl, plechy, dosky plošných spojov, prepínače filmov, keramický papier, samolepiace štítky, karty, drevené škatule a iné ploché materiály.
Obsah
- Čo je to mikropočítačom riadený plochý sieťotlačový stroj?
- Aké sú kľúčové vlastnosti stroja?
- Aké sú hlavné technické špecifikácie?
- Aké materiály a aplikácie zvládne?
- Ako to zlepšuje efektivitu tlače?
- Ako by si mali kupujúci vybrať správny model?
- Čo by mali operátori zvážiť počas prevádzky?
- Často kladené otázky
- Prečo zvážiť zelený ohm pre zariadenie na plochú sieťotlač?

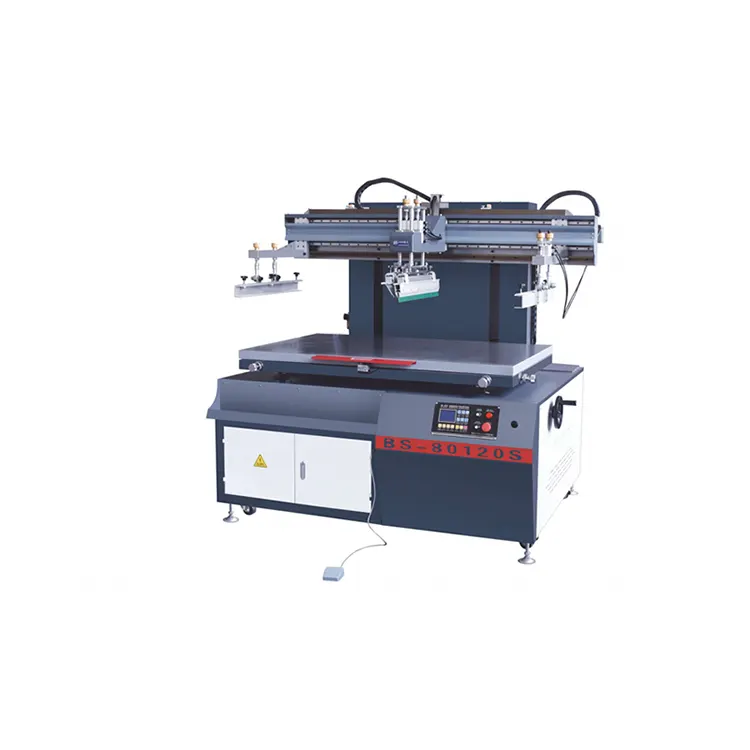

Čo je to mikropočítačom riadený plochý sieťotlačový stroj?
Sieťotlačový stroj s plochým zdvihom riadený mikropočítačom je poloautomatický sieťotlačový systém určený na tlač grafiky, textu a vzorov na pevné alebo ploché substráty. Na rozdiel od základného manuálneho vybavenia stroj integruje elektronické ovládanie, mechanické zdvíhanie, reguláciu rýchlosti s premenlivou frekvenciou a pneumatické ovládanie nožov do jedného výrobného systému.
Stroj používa zdvíhaciu konštrukciu s priamym ramenom. Obrazovka sa pohybuje riadeným zdvíhacím procesom, zatiaľ čo tlačový zdvih prebieha zľava doprava. Mikropočítačový riadiaci systém s LCD displejom umožňuje operátorom pohodlnejšie spravovať kľúčové prevádzkové funkcie.
Počas tlače vákuová plošina pevne drží obrobok na svojom mieste. To pomáha znižovať nežiaduce pohyby počas tlačového zdvihu a podporuje konzistentnejšiu registráciu. Stroj tiež využíva nastaviteľné funkcie zarovnania, takže operátori môžu doladiť vzťah medzi sitom, substrátom a tlačovou platformou.
Podľa zverejnených špecifikácií Green Ohm je systém navrhnutý pre vysokú produktivitu pri zachovaní plynulej prevádzky a presnosti polohovania. Dostupné modely pokrývajú niekoľko výrobných veľkostí, čo umožňuje používateľom prispôsobiť kapacitu zariadenia ich skutočným požiadavkám na tlač.
Aké sú kľúčové vlastnosti stroja?
Mikropočítačové LCD ovládanie
Integrovaný mikropočítačový riadiaci systém využíva LCD displej a prevádzkovo orientované rozhranie. Tento dizajn uľahčuje sledovanie a úpravu nastavení stroja počas výroby a zároveň znižuje závislosť od komplikovaných ručných ovládacích prvkov.
Zdvíhanie a tlač s premenlivou frekvenciou
Elektrická regulácia s premenlivou frekvenciou sa aplikuje na zdvíhací mechanizmus aj na prenos tlače. To umožňuje plynulejšie nastavenie rýchlosti a kontrolovaný vratný pohyb pre tlač a návrat atramentu. Stabilný pohyb je obzvlášť dôležitý, keď výroba vyžaduje opakovateľnú kvalitu tlače počas predĺžených cyklov.
Pneumatická škrabka a ovládanie čeľustí atramentu
Škrabka a atramentová čepeľ využívajú pneumatické ovládanie s nezávislým nastavením tlaku. Sekundárna funkcia pneumatického zdvíhania tiež uľahčuje výmenu mriežkovej dosky a demontáž nástroja, čo pomáha zjednodušiť rutinné nastavovacie práce.
Vákuová adsorpčná platforma
Automatická vákuová adsorpčná platforma bezpečne drží ploché obrobky počas tlače. V kombinácii s rukoväťou na jemné nastavenie pre zarovnanie obrazovky pomáha táto štruktúra operátorom vykonávať praktické opravy pred spustením výroby.
Dizajn platformy orientovaný na bezpečnosť
Stroj obsahuje bezpečnostný ochranný mechanizmus v oblasti plošiny. Keď sa stlačí alebo stúpne príslušná bezpečnostná poloha, plošina je navrhnutá tak, aby sa zdvihla a vrátila do svojej pôvodnej polohy, čo poskytuje dodatočnú prevádzkovú ochranu.
Aké sú hlavné technické špecifikácie?
Výber sieťotlačového stroja by mal začať požadovanou oblasťou tlače, rýchlosťou výroby, rozmermi rámu sieťoviny a dostupnými dielenskými pomôckami. Nasledujúce špecifikácie sú založené na troch modeloch publikovaných spoločnosťou Green Ohm.
| Špecifikácia | BS-5070S | BS-6090S | BS-80120S |
|---|---|---|---|
| Maximálna plocha tlače | 500 × 700 mm | 600 × 900 mm | 800 × 1200 mm |
| Maximálna plocha sieťového rámu | 750 × 1000 mm | 850 × 1200 mm | 1000 × 1500 mm |
| Minimálna veľkosť obrazovky | 500 × 400 mm | 500 × 400 mm | 500 × 400 mm |
| Veľkosť tlačovej platformy | 600 × 900 mm | 700 × 1100 mm | 900 × 1400 mm |
| Najvyššia rýchlosť tlače | 1 100 výtlačkov za hodinu | 1 000 výtlačkov za hodinu | 900 výtlačkov za hodinu |
| Pracovný tlak vzduchu | 5–8 | 5–8 | 5–8 |
| Napájanie | 380V / 2,25 kW | 380 V / 2,65 kW | 380 V / 3,7 kW |
| Celková hmotnosť | 520 kg | 560 kg | 600 kg |
| Rozmery stroja | 1300 × 1080 × 1680 mm | 1500 × 1180 × 1680 mm | 1800 × 1380 × 1680 mm |
Tri konfigurácie poskytujú praktický rozsah pre rôzne veľkosti plochých produktov. BS-5070S sa zameriava na menšiu maximálnu tlačovú plochu a vyššiu uvedenú maximálnu rýchlosť, zatiaľ čo BS-80120S poskytuje najväčšiu tlačovú plochu pre väčšie substráty. Kupujúci by mali zvážiť rozmery obrobku aj skutočný výrobný cyklus, a nie výber stroja len na základe maximálnej rýchlosti.
Aké materiály a aplikácie zvládne?
Plochá sieťotlač je široko používaná, keď výrobcovia potrebujú trvanlivé, vizuálne jasné vzory na pevných alebo relatívne plochých substrátoch. Stroj je určený pre širokú škálu materiálov a produktov, vrátane:
- Papier a karty
- Akrylátové a organické sklo
- Železo a iné plechy
- Dosky plošných spojov
- Filmové spínače
- Keramický kvetinový papier
- Samolepiace nálepky
- Drevené krabice
- Reklamné a propagačné produkty
- Iné ploché a tvrdé predmety
Vďaka tejto všestrannosti je zariadenie relevantné pre výrobcov, ktorí pracujú v oblasti reklamy, nápisov, elektroniky, obalov, dekoratívnych výrobkov a priemyselných komponentov. Pred výrobou by sa však mali overiť rozmery substrátu, vlastnosti povrchu, kompatibilita atramentu a špecifikácie obrazovky pre zamýšľanú aplikáciu.
Ako to zlepšuje efektivitu tlače?
1. Konzistentnejšie umiestnenie
Kvalita sieťotlače vo veľkej miere závisí od umiestnenia substrátu a zarovnania sita. Vákuová adsorpčná platforma pomáha zaistiť obrobok, zatiaľ čo funkcie jemného nastavenia umožňujú operátorom opraviť zarovnanie pred výrobou.
2. Riadený pohyb tlače
Prenos s premenlivou frekvenciou umožňuje nastavenie rýchlosti tlače namiesto spoliehania sa na pevný mechanický cyklus. To poskytuje väčšiu flexibilitu, keď rôzne substráty, atramenty alebo vzory tlače vyžadujú rôzne prevádzkové podmienky.
3. Znížený ručný zásah
Mikropočítačové ovládanie, pneumatické ovládanie lopatiek a automatizovaná vákuová adsorpcia znižujú počet opakovaných manuálnych úkonov potrebných počas výroby. To môže uľahčiť štandardizáciu výroby medzi operátormi.
4. Vhodné pre opakovanú výrobu
S uvedenými maximálnymi rýchlosťami až 1 100 výtlačkov za hodinu je zariadenie navrhnuté pre produkčné prostredie, kde sú opakovateľné tlačové cykly dôležitejšie ako jednorazová ručná tlač.
5. Flexibilné pokrytie produktov
Tri veľkosti strojov poskytujú rôzne kapacity tlačovej oblasti. Výrobcovia si tak môžu vybrať konfiguráciu podľa aktuálnych rozmerov produktu a zároveň zvážiť potenciálne budúce výrobné požiadavky.
Ako by si mali kupujúci vybrať správny model?
Nákup sieťotlačového stroja by mal zahŕňať viac ako len porovnávanie cien. Štruktúrované hodnotenie môže pomôcť vyhnúť sa kapacitným nesúladom a zbytočným nákladom na vybavenie.
- Potvrďte maximálnu veľkosť produktu:Zmerajte najväčší substrát, ktorý je potrebné vytlačiť, a porovnajte ho s maximálnou tlačovou plochou stroja.
- Skontrolujte požiadavku na rám obrazovky:Uistite sa, že vybraný model dokáže prispôsobiť rozmerom sieťového rámu požadovaným vašim umeleckým dielom a procesom tlače.
- Odhadnúť skutočný dopyt po výrobe:Maximálna rýchlosť tlače je referenčnou špecifikáciou, nie nevyhnutne aktuálnou trvalou rýchlosťou výroby. Do výpočtov kapacity zahrňte čas nakladania, vykladania, vytvrdzovania a nastavenia.
- Vyhodnoťte kompatibilitu materiálu:Uistite sa, že konfigurácia zariadenia, sito, atrament a substrát sú vhodné pre zamýšľanú aplikáciu.
- Pozrite si podmienky workshopu:Pred inštaláciou skontrolujte elektrické napájanie, dostupnosť stlačeného vzduchu, podlahovú plochu a požiadavky na prístup k stroju.
- Zvážte budúce produkty:Ak sa očakáva nárast veľkosti produktov, výber väčšej tlačovej platformy môže poskytnúť dodatočnú flexibilitu výroby.
Napríklad výrobca, ktorý primárne tlačí malé reklamné panely, nemusí potrebovať najväčšiu konfiguráciu. Spoločnosť vyrábajúca väčšie akrylové listy alebo kovové panely môže profitovať z rozšírenej oblasti tlače BS-80120S. Vhodný výber v konečnom dôsledku závisí od produktového portfólia a výrobného pracovného postupu.
Čo by mali operátori zvážiť počas prevádzky?
Konzistentné výsledky závisia od konštrukcie stroja a prevádzkových postupov. Praktická prevádzková rutina by mala zahŕňať nasledujúce kontroly:
- Pred výrobou skontrolujte sito a rám sieťky.
- Skontrolujte, či je obrobok správne umiestnený na vákuovej plošine.
- Pred spustením výrobnej dávky skontrolujte zarovnanie obrazovky a substrátu.
- Nastavte tlak škrabky podľa požiadaviek tlače.
- Nastavte vhodnú rýchlosť tlače pre substrát a atramentový systém.
- Pneumatické a elektrické systémy udržiavajte v ich špecifikovaných prevádzkových podmienkach.
- Po výrobe vyčistite zvyšky atramentu z príslušných tlačových komponentov.
- Pravidelne kontrolujte vodiace lišty, pohyblivé komponenty a pneumatické prvky.
Tieto postupy môžu pomôcť znížiť chyby pri registrácii, ktorým sa dá vyhnúť, nekonzistentný prenos atramentu a zbytočné prestoje. Pre výrobné tímy sú štandardné prevádzkové postupy užitočné aj na udržanie konzistentných výsledkov, keď viacerí operátori používajú rovnaké vybavenie.
Často kladené otázky
Aká je maximálna rýchlosť tlače tohto zariadenia?
Uvedená maximálna rýchlosť sa líši podľa modelu. BS-5070S dosahuje až 1 100 výtlačkov za hodinu, BS-6090S až 1 000 výtlačkov za hodinu a BS-80120S až 900 výtlačkov za hodinu. Skutočný výstup závisí od manipulácie so substrátom, podmienok tlače a pracovného postupu výroby.
Aké materiály môže stroj tlačiť?
Stroj je určený na ploché materiály ako papier, plast, akryl, plechy, dosky plošných spojov, prepínače filmov, keramický papier, samolepiace nálepky, karty a drevené krabičky.
Je stroj plne automatický?
Nie. Zverejnená konfigurácia je poloautomatický sieťotlačový stroj. Kombinuje mikropočítačové riadenie, pneumatické funkcie lopatiek, prenos s premenlivou frekvenciou a vákuovú adsorpciu, pričom stále vyžaduje zapojenie operátora do manipulácie s materiálom a nastavenia výroby.
Aká je najväčšia dostupná tlačová plocha?
BS-80120S poskytuje najväčšiu uvedenú maximálnu tlačovú plochu 800 × 1200 mm. Jeho maximálna plocha rámu oka je 1000 × 1500 mm.
Aké napájanie je potrebné?
Zverejnené špecifikácie uvádzajú napájanie 380V. Menovitý výkon je 2,25 kW pre BS-5070S, 2,65 kW pre BS-6090S a 3,7 kW pre BS-80120S. Kupujúci by si mali pred inštaláciou potvrdiť konečnú elektrickú konfiguráciu.
Ako vákuová adsorpcia pomáha sieťotlači?
Vákuová adsorpcia pomáha bezpečne držať plochý obrobok na tlačovej platforme. Stabilné umiestnenie substrátu môže podporiť konzistentnejšie zarovnanie obrazovky a znížiť chyby tlače súvisiace s pohybom.
Prečo zvážiť zelený ohm pre zariadenie na plochú sieťotlač?
Zelený Ohm Machinery uvádza, že jej výrobný prístup kombinuje možnosti technického výskumu, testovanie kvality, kompletný výrobný systém a podporu dodávateľského reťazca. Každý stroj je pred dodaním skontrolovaný, pričom zverejnené informácie o produkte zdôrazňujú presnosť polohovania, hladký chod, konzistentnosť tlače a dlhodobé priemyselné využitie.
Výrobcom, ktorí hodnotia zariadenia na plochú sieťotlač, sú kľúčové rozhodovacie faktory jasné: oblasť tlače, rýchlosť výroby, kapacita rámu sieťoviny, kompatibilita substrátu, ovládacie funkcie, stabilita platformy a požiadavky dielne. BS-5070S, BS-6090S a BS-80120S poskytujú rôzne úrovne kapacity pre výrobcov s rôznymi rozmermi produktov a výrobnými potrebami.
Ak plánujete novú linku na plochú sieťotlač, výmenu existujúceho zariadenia alebo porovnávanie konfigurácií strojov, zistite viac o sieťotlačovom stroji s plochým výťahom riadeným mikropočítačom a prediskutujte svoje požiadavky na aplikáciu so spoločnosťou Green Ohm. Pre výber modelu, technické špecifikácie a výrobné riešenia prispôsobené vašim produktom,kontaktujte násdnes a nechajte Green Ohm, aby vám pomohol identifikovať vhodnú konfiguráciu pre vašu tlačovú operáciu.
