Ako môže mikropočítačom riadený plochý sieťotlačový stroj s plochým zdvihom zlepšiť presnosť tlače a efektivitu výroby

Zelený OhmposkytujeMikropočítačom riadený plochý sieťotlačový strojpre výrobcov, ktorí hľadajú konzistentnú kvalitu tlače, spoľahlivé polohovanie a efektívnu produkciu na rovný povrch. S mikropočítačovou prevádzkou, reguláciou s premenlivou frekvenciou, pneumatickým nastavením čepele a vákuovou adsorpciou podporuje toto poloautomatické zariadenie celý rad aplikácií priemyselnej tlače.

Sieťotlačový stroj s plochým zdvihom riadený mikropočítačom kombinuje elektronické ovládanie a mechanickú presnosť na tlač grafiky, textu a vzorov na ploché substráty. Jeho ovládací systém LCD, nastaviteľná rýchlosť tlače, pneumatický škrabací mechanizmus a podtlaková plošina pomáhajú operátorom riadiť podmienky tlače a udržiavať konzistentné výsledky. Green Ohm ponúka modely BS-5070S, BS-6090S a BS-80120S s maximálnymi plochami tlače od 500 × 700 mm do 800 × 1200 mm. Tieto konfigurácie môžu slúžiť výrobcom pracujúcim s akrylom, plechmi, doskami plošných spojov, papierom, kartami, samolepiacimi nálepkami a inými plochými materiálmi. Výber správneho modelu vyžaduje vyhodnotenie rozmerov substrátu, očakávaného objemu výroby, veľkosti rámu obrazovky a dielenského vybavenia.

Obsah

1. Čo je to mikropočítačom riadený plochý sieťotlačový stroj?

2. Ako stroj funguje?

3. Ktoré funkcie podporujú stálu kvalitu tlače?

4. Aké sú hlavné technické špecifikácie?

5. Ktoré materiály a aplikácie sú vhodné?

6. Ako by ste si mali vybrať správny model?

7. Ako môžu podniky zlepšiť efektivitu výroby?

8. Aké postupy údržby pomáhajú udržiavať výkonnosť?

9. Často kladené otázky

10. Záver: Nájdenie správneho tlačového riešenia

Čo je to mikropočítačom riadený plochý sieťotlačový stroj?

Sieťotlačový stroj s plochým zdvihom riadený mikropočítačom je poloautomatický tlačový systém určený na prenos atramentu cez pripravenú sieť na ploché alebo relatívne tuhé materiály. Kombinuje riadený mechanizmus zdvíhania sita s vratným tlačovým zdvihom, čo pomáha výrobcom vytvárať opakovateľné vzory na viacerých obrobkoch.

Na rozdiel od základného manuálneho vybavenia tento stroj integruje mikropočítačový riadiaci systém, LCD displej, funkcie pohonu s premenlivou frekvenciou, pneumatické ovládanie nožov a vákuovú adsorpčnú platformu. Tieto komponenty pomáhajú operátorom riadiť pohyby tlače, upravovať pracovné podmienky a dôslednejšie umiestňovať substráty.

Štruktúra s plochým zdvihom je obzvlášť dôležitá, keď výroba zahŕňa tvrdé ploché výrobky, ktoré si vyžadujú presné umiestnenie a kontrolovanú aplikáciu atramentu. Typické aplikácie zahŕňajú reklamné panely, akrylové výrobky, plechy, elektronické súčiastky, dekoratívne materiály a tlačené karty.

Zelený Ohm ako výrobca priemyselných tlačiarenských zariadení predstavuje tento rad strojov v troch konfiguráciách. Každý model má iné rozmery tlače a menovité rýchlosti výroby, čo umožňuje kupujúcim porovnávať vybavenie s požiadavkami na ich produkt, namiesto toho, aby sa spoliehali na univerzálne riešenie.

Ako stroj funguje?

Stroj koordinuje pohyb obrazovky, nanášanie atramentu a umiestnenie obrobku, aby vytvoril vytlačený obraz. Pochopenie prevádzkovej sekvencie pomáha výrobným tímom pripraviť vhodné obrazovky, organizovať materiály a znížiť chyby pri nastavovaní, ktorým sa dá vyhnúť.

1. Pripravte obrazovku:Vytvorte požadovanú šablónu obrazovky podľa umeleckého diela, substrátu, atramentu a procesu tlače.
2. Umiestnite obrobok:Umiestnite plochý materiál na tlačovú platformu a použite funkciu vákuovej adsorpcie, aby ste ho v prípade potreby bezpečne pridržali.
3. Zarovnajte obrazovku:Použite dostupný nastavovací mechanizmus na opravu polohy obrazovky a vytvorenie požadovanej registrácie.
4. Nakonfigurujte cyklus tlače:Nastavte vhodné prevádzkové podmienky a upravte pohyb tlače a prítlak čepele podľa požiadaviek úlohy.
5. Naneste atrament:Škrabka sa pohybuje cez sito a vytláča atrament cez otvorené oblasti šablóny a na substrát.
6. Skontrolujte výsledok:Pred pokračovaním s výrobnou dávkou skontrolujte jasnosť tlače, pokrytie, zarovnanie a konzistenciu.

Presné nastavenia závisia od zloženia atramentu, sita, povrchu substrátu, kresby a požadovanej povrchovej úpravy. Pred rozsiahlou produkčnou sériou sa odporúča skúšobná tlač, najmä pri zavádzaní nového materiálu alebo pri zmene procesu tlače.

Aké funkcie podporujú stálu kvalitu tlače?

1. Mikropočítačové ovládanie s LCD displejom

Integrovaný mikropočítačový riadiaci systém poskytuje LCD displej a prevádzkovo orientované rozhranie. Operátori môžu pohodlnejšie spravovať pracovné funkcie stroja a podporovať konzistentné nastavovacie postupy pri opakovaných úlohách. Jasné ovládacie prvky môžu tiež uľahčiť naučenie sa rutinnej prevádzky, hoci školenie zostáva dôležité pre bezpečné a efektívne používanie.

2. Pohyb s premenlivou frekvenciou zdvíhania a tlače

Pre zdvíhací mechanizmus a prenos tlače sa používa elektrická regulácia s premenlivou frekvenciou. Nastaviteľný pohyb pomáha operátorom zvoliť vhodné prevádzkové rýchlosti pre rôzne tlačové úlohy. Hladký, opakovateľný pohyb je obzvlášť cenný, keď záleží na vizuálnej konzistencii v rámci šarže podobných produktov.

3. Pneumatická škrabka a nastavenie atramentovej čepele

Škrabka a atramentová čepeľ používajú pneumatické ovládanie s nezávislým nastavením tlaku čepelí. To umožňuje operátorom prispôsobiť proces tlače rôznym podmienkam sita a atramentu. Funkcia sekundárneho pneumatického zdvíhania čepele tiež podporuje výmenu mriežkovej dosky a demontáž nástroja, vďaka čomu je rutinné nastavenie pohodlnejšie.

4. Vákuová adsorpčná platforma

Automatická vákuová adsorpčná platforma pomáha udržiavať ploché obrobky na mieste počas tlače. To je užitočné pre ľahké alebo hladké materiály, ktoré by sa mohli počas tlačenia posúvať. V kombinácii s rukoväťou na nastavenie zarovnania obrazovky platforma podporuje lepšie kontrolované polohovanie a môže pomôcť znížiť chyby tlače súvisiace s pohybom.

5. Nastaviteľná platforma a bezpečnostné prvky

Štvorstĺpová ručná zdvíhacia plošina umožňuje operátorom nastaviť výšku plošiny a pracovný vzťah medzi sitom a substrátom. Green Ohm tiež opisuje bezpečnostný mechanizmus v oblasti plošiny určený na vrátenie plošiny do pôvodnej polohy, keď je aktivovaný príslušný ochranný mechanizmus. Operátori by si mali pred výrobou prezrieť dodané prevádzkové pokyny a overiť nainštalované bezpečnostné funkcie.

• Mikropočítačové ovládanie s LCD displejom.
• Prenos s premenlivou frekvenciou zdvíhania a tlače.
• Pneumatická škrabka a ovládanie atramentovej čepele.
• Automatická vákuová adsorpcia obrobku.
• Jemné nastavenie pre zarovnanie obrazovky.
• Nastavenie výšky platformy podľa požiadaviek na nastavenie.

Aké sú hlavné technické špecifikácie?

Porovnanie technických špecifikácií je základným krokom pri kúpe mikropočítačom riadeného plochého sieťotlačového stroja. Nasledujúce údaje sú založené na troch modeloch uvedených spoločnosťou Green Ohm.

Poznámka: Hodnoty tlaku vzduchu sú reprodukované zo špecifikácií publikovaných výrobcom, ktoré uvádzajú rozsah 5–8 bez jasného uvedenia jednotky. Pred objednávkou si u dodávateľa overte požadovanú tlakovú jednotku, elektrickú konfiguráciu a podmienky inštalácie.

Ako by ste mali interpretovať špecifikácie?

• Oblasť tlače:Skontrolujte skutočné rozmery kresby a počítajte s okrajmi potrebnými na umiestnenie obrazovky a nastavenie produkcie.
• Plocha sieťovaného rámu:Potvrďte, že vaše existujúce alebo plánované rámy obrazoviek zodpovedajú povoleným rozmerom stroja.
• Rýchlosť tlače:S uvedeným údajom zaobchádzajte ako s maximálnou referenciou, nie ako garantovanou rýchlosťou dokončeného výstupu pre každú úlohu.
• Rozmery platformy:Skontrolujte veľkosť obrobku, požiadavky na upínacie prostriedky a priestor potrebný na prístup operátora.
• Napájanie a prívod vzduchu:Pred usporiadaním inštalácie overte kompatibilitu dielne.

Ďalšie informácie o konfigurácii produktu nájdete na oficiálnej stránke produktu s plochým zdvíhacím sieťotlačovým strojom riadeným mikropočítačom.

Ktoré materiály a aplikácie sú vhodné?

Plochá sieťotlač sa používa v odvetviach, kde sa grafika, štítky, vzory alebo vrstvy funkčného atramentu musia aplikovať na rovné povrchy. Uvedené aplikácie stroja pokrývajú širokú škálu pevných a plochých výrobkov, hoci konečná vhodnosť každej úlohy závisí od vlastností materiálu a nastavenia procesu.

Pred začatím výroby otestujte zamýšľaný substrát s vybraným atramentom, sito a metódou vytvrdzovania. Tieto kontroly pomáhajú potvrdiť priľnavosť, farebné pokrytie, registráciu a konečný vzhľad. Pri materiáloch s nerovným povrchom alebo nezvyčajnou hrúbkou sa o praktických limitoch nastavenia poraďte s dodávateľom.

Ako by ste si mali vybrať správny model?

Najvhodnejší stroj nemusí byť nevyhnutne najväčší alebo najrýchlejší. Praktický výber by mal zodpovedať rozmerom produktu, veľkosti šarže, dostupným dielenským priestorom a technickým nárokom procesu tlače.

Vyberte si BS-5070S pre menšie tlačové oblasti

BS-5070S má maximálnu tlačovú plochu 500 × 700 mm a uvedenú maximálnu rýchlosť 1100 výtlačkov za hodinu. Možno stojí za to zhodnotiť, kedy sa vaše produkty zmestia do menšieho formátu a váš pracovný postup uprednostňuje vyššiu uvedenú rýchlosť cyklu.

Vyberte si BS-6090S pre formát strednej triedy

BS-6090S podporuje maximálnu tlačovú plochu 600 × 900 mm a uvedenú maximálnu rýchlosť 1000 výtlačkov za hodinu. Ponúka väčšiu tlačovú plochu ako BS-5070S pri zachovaní inej rovnováhy medzi kapacitou obrobku a menovitou rýchlosťou.

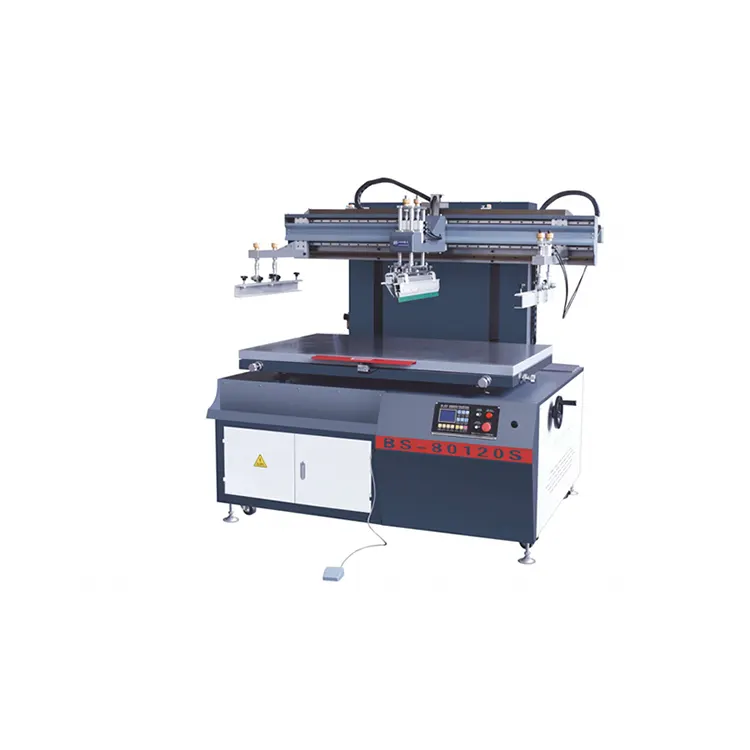

Vyberte si BS-80120S pre väčšie ploché produkty

BS-80120S poskytuje maximálnu plochu tlače 800 × 1200 mm a maximálnu plochu sieťového rámu 1000 × 1500 mm. Je to model, ktorý skúma, kedy väčšie panely alebo substráty presahujú pracovnú plochu menších konfigurácií.

Kontrolný zoznam pri nákupe

• Zmerajte najväčší obrobok a skutočnú oblasť tlače.
• Potvrďte rozmery rámu obrazovky a požiadavky na zarovnanie.
• Identifikujte materiál substrátu, typ atramentu a požadovanú povrchovú úpravu.
• Odhadnite realistickú produkciu vrátane nakladania, vykladania, kontroly a vytvrdzovania.
• Skontrolujte dostupné elektrické napájanie, stlačený vzduch, podlahovú plochu a prístup operátora.
• Požiadajte o návod na tlač vzoriek a potvrďte podrobnosti inštalácie a školenia operátora.
• Požiadajte o písomnú cenovú ponuku, ktorá špecifikuje model, zahrnuté vybavenie, dodacie podmienky a popredajnú podporu.

Ako môžu podniky zvýšiť efektivitu výroby?

Výkon zariadenia je len jednou časťou efektívnej tlače. Príprava práce, manipulácia s materiálom, disciplína nastavenia a kontroly kvality tiež ovplyvňujú, koľko prijateľných produktov dokáže výrobná linka dodať.

Štandardizujte postupy nastavenia

Zarovnanie obrazovky dokumentu, nastavenie tlaku čepele, príprava atramentu a umiestnenie substrátu pre opakované úlohy. Opakovateľný proces nastavenia znižuje zbytočné nastavovanie a pomáha operátorom identifikovať odchýlky skôr.

Zorganizujte manipuláciu s materiálom

Usporiadajte prichádzajúce substráty a hotové výrobky tak, aby ich operátori mohli nakladať a vykladať bez prerušenia tlačového cyklu viac, ako je potrebné. Pre jemné alebo ľahko poškriabateľné materiály používajte vhodné prípravky a manipulačné postupy.

Monitorujte kvalitu prvého článku

Pred pokračovaním s plnou dávkou skontrolujte počiatočné vzorky. Skontrolujte polohu tlače, konzistenciu farieb, pokrytie, priľnavosť a všetky kritériá prijatia špecifické pre úlohu. Včasná kontrola môže znížiť náklady na odhalenie chýb po vytlačení mnohých produktov.

Meranie skutočného výrobného výkonu

Uvedená maximálna rýchlosť je užitočná na počiatočné porovnanie, ale skutočný výstup výroby závisí aj od času nakladania, prípravy sita, vlastností substrátu, kontroly a následného sušenia alebo vytvrdzovania. Zaznamenajte skutočné dobré jednotky za hodinu, aby ste stanovili reálnu kapacitu a identifikovali prekážky.

Pre výrobcov, ktorí rozširujú existujúcu linku, porovnajte prevádzkový cyklus stroja s kapacitou predradeného zariadenia na prípravu materiálu a následného dokončovacieho zariadenia. Na vyváženom pracovnom postupe často záleží viac ako na rýchlosti jednotlivého stroja.

Aké postupy údržby pomáhajú udržiavať výkonnosť?

Rutinná údržba pomáha zachovať konzistentnosť tlače, znižuje prestoje, ktorým sa dá vyhnúť, a podporuje bezpečnú prevádzku. Radšej sa riaďte dodaným plánom údržby stroja a pokynmi výrobcu, než sa spoliehajte len na všeobecný kontrolný zoznam.

• Vyčistite oblasť tlače:Odstráňte zvyšky atramentu a nečistoty pomocou čistiacich prostriedkov kompatibilných s obrazovkou, komponentmi stroja a atramentovým systémom.
• Skontrolujte škrabku a atramentovú čepeľ:Skontrolujte opotrebovanie, poškodenie, znečistenie alebo nerovné okraje, ktoré by mohli ovplyvniť prenos atramentu.
• Skontrolujte vákuovú plošinu:Udržujte prídržný povrch a vákuové otvory čisté a preskúmajte akúkoľvek stratu výkonu držania.
• Skontrolujte pohyblivé komponenty:Monitorujte vodiace lišty, zdvíhacie mechanizmy, upevňovacie prvky a komponenty prevodovky podľa pokynov výrobcu na údržbu.
• Skontrolujte pneumatické pripojenia:Skontrolujte netesnosti alebo nepravidelnú prevádzku a udržiavajte prívod vzduchu v potvrdenom prevádzkovom rozsahu.
• Overte zarovnanie:Po zmenách nastavenia, údržbe alebo zmene rozmerov produktu znova skontrolujte umiestnenie obrazovky.
• Dodržujte bezpečnostné postupy:Pred údržbou izolujte napájanie a uloženú pneumatickú energiu podľa potreby a nikdy neobchádzajte bezpečnostné zariadenia.

Uchovávajte záznamy o čistení, úpravách, výmene komponentov a opakujúcich sa chybách tlače. Tieto záznamy pomáhajú tímom údržby identifikovať vzory a plánovať servis skôr, ako menšie problémy narušia výrobu.

Často kladené otázky

1. Na čo sa používa mikropočítačom riadený plochý sieťotlačový stroj s plochým zdvihom?

Je určený pre poloautomatickú sieťotlač na ploché materiály ako papier, akryl, plechy, dosky plošných spojov, filmové spínače, samolepiace nálepky, karty a drevené škatuľky. Skutočná vhodnosť závisí od substrátu, atramentu, sieťoviny a požadovaného procesu tlače.

2. Aká je maximálna rýchlosť tlače?

Zelený Ohm uvádza maximálne rýchlosti 1100 výtlačkov za hodinu pre BS-5070S, 1000 výtlačkov za hodinu pre BS-6090S a 900 výtlačkov za hodinu pre BS-80120S. Skutočný výstup sa líši v závislosti od nastavenia, manipulácie s materiálom, podmienok tlače a požiadaviek na kontrolu.

3. Je tento stroj plne automatický?

Nie. Uvedená séria s plochým zdvihom je poloautomatická. Kombinuje mikropočítačové ovládanie, pohyb s premenlivou frekvenciou, pneumatické funkcie čepele a vákuovú adsorpciu, pričom operátori zostávajú zapojení do manipulácie s obrobkom a nastavenia výroby.

4. Ktorý model ponúka najväčšiu plochu tlače?

BS-80120S ponúka najväčšiu uvedenú tlačovú plochu s rozmermi 800 × 1 200 mm s maximálnou plochou rámu oka 1 000 × 1 500 mm. Pred výberom modelu si overte celé rozmery obrobku a obrazovky.

5. Aké napájanie stroj vyžaduje?

Zverejnené špecifikácie uvádzajú napájanie 380 V. Menovitý výkon je 2,25 kW pre BS-5070S, 2,65 kW pre BS-6090S a 3,7 kW pre BS-80120S. Pred inštaláciou potvrďte presnú elektrickú konfiguráciu a požiadavky na miesto pomocou Green Ohm.

6. Ako vákuová platforma pomáha zlepšiť konzistenciu tlače?

Vákuová plošina pomáha udržať obrobok v polohe počas tlačového zdvihu. Zníženie pohybu substrátu môže podporiť konzistentnejšiu registráciu, najmä pri tlači na vhodné ploché materiály.

7. Čo by mali kupujúci potvrdiť pred zadaním objednávky?

Kupujúci by si mali potvrdiť oblasť tlače, rozmery sieťového rámu, skutočné výrobné požiadavky, kompatibilné materiály, elektrické napájanie, pracovný tlak vzduchu a jeho jednotku, rozsah dodávky, inštalačné opatrenia a popredajnú podporu. Testovanie vzorky sa odporúča, ak kvalita tlače závisí od konkrétnych kombinácií atramentu a substrátu.

Záver: Nájdenie správneho tlačového riešenia

Sieťotlačový stroj s plochým zdvihom riadený mikropočítačom môže byť praktickou voľbou pre výrobcov, ktorí potrebujú opakovateľnú tlač na plochý povrch, nastaviteľné prevádzkové podmienky a podporu pre rôzne tuhé materiály. Jeho mikropočítačové ovládanie, prevod s premenlivou frekvenciou, pneumatické nastavenie čepele a platforma vákuovej adsorpcie pomáhajú operátorom riadiť kľúčové časti procesu tlače.

Modely BS-5070S, BS-6090S a BS-80120S od spoločnosti Green Ohm ponúkajú rôzne oblasti tlače a menovité rýchlosti pre celý rad produkčných požiadaviek. Po vyhodnotení rozmerov produktu, materiálovej kompatibility, realistického výstupu, dielenských nástrojov a potrieb údržby môžu kupujúci urobiť informovanejšie rozhodnutie o zariadení.

Ak porovnávate konfigurácie tlačových strojov alebo plánujete zlepšiť svoj produkčný pracovný postup, preskúmajte mikropočítačom riadený plochý sieťotlačový stroj s plochým zdvihom od Green Ohm.Kontaktujte násdnes prediskutujte svoj substrát, oblasť tlače, výrobné ciele a technické požiadavky a požiadajte o radu pri výbere vhodného modelu pre vaše podnikanie.
