Ako môže stroj na rotačnú hĺbkotlač s elektronickým hriadeľom zlepšiť presnosť tlače a flexibilnú efektivitu balenia

Zelený OhmrozvíjaElektronický hriadeľový rotačný hĺbkotlačpre výrobcov, ktorí hľadajú presnú viacfarebnú tlač na flexibilné obalové materiály. Vďaka servoriadeniu, koordinovanému riadeniu napätia a presnej registrácii farieb toto zariadenie podporuje konzistentnú kvalitu tlače a efektívnu produkciu z kotúča na kotúč.

Elektronický hriadeľový rotačný hĺbkotlač je navrhnutý tak, aby poskytoval presnú, opakovateľnú viacfarebnú tlač na plastové fólie, papier a iné kompatibilné rolkové materiály. Elektronickou koordináciou pohonných systémov namiesto spoliehania sa výlučne na tradičné mechanické spojenia hriadeľov pomáha operátorom riadiť pohyb pásu a registráciu farieb počas celého procesu tlače. Tento článok vysvetľuje, ako technológia funguje, jej hlavné komponenty, kompatibilné substráty, kľúčové špecifikácie a praktické úvahy pri výbere zariadenia. Skúma tiež, ako môže konfigurácia stroja Green Ohm podporovať flexibilnú výrobu obalov a čo by mali kupujúci posúdiť pred investíciou do novej tlačovej linky.

Obsah

1. Čo je to elektronický hriadeľový rotačný hĺbkotlačový stroj?
2. Ako funguje technológia elektronického hriadeľa?
3. Ktoré funkcie ovplyvňujú výkon tlače?
4. Aké materiály môže stroj tlačiť?
5. Aké sú hlavné technické špecifikácie?
6. Kde sa toto tlačiarenské zariadenie používa?
7. Ako by si mali kupujúci vybrať ten správny stroj?
8. Ako môžu operátori udržiavať konzistentný výkon?
9. Často kladené otázky
10. Záver

1. Čo je to elektronický hriadeľový rotačný hĺbkotlačový stroj?

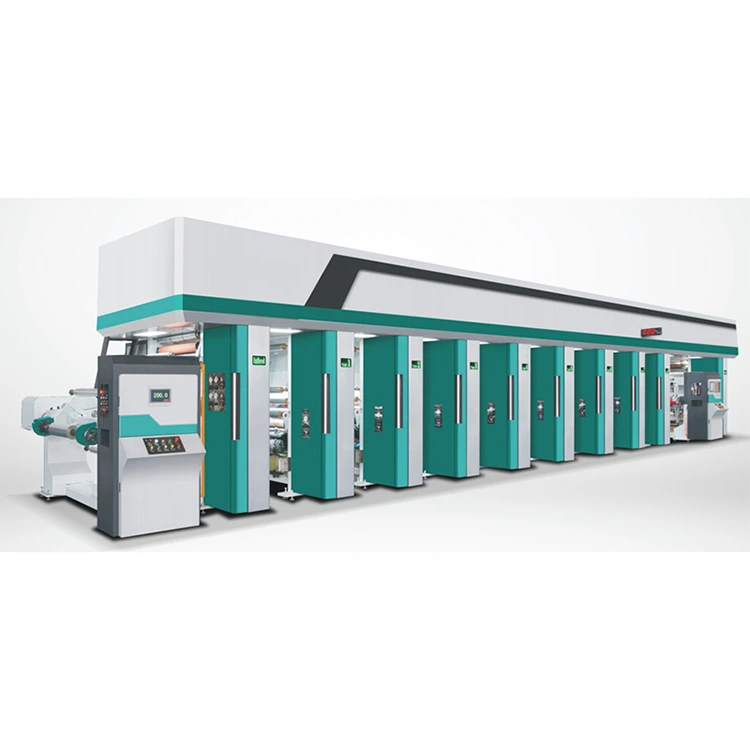

Elektronický hriadeľový rotačný hĺbkotlač je priemyselný tlačový systém, ktorý využíva elektronicky koordinované pohony na riadenie pohybu viacerých tlačových jednotiek. Spája zavedený proces hĺbkotlače s modernými servo a automatizačnými technológiami na podporu presnej viacfarebnej tlače na súvislé kotúče materiálu.

Pri konvenčnej hĺbkotlači prenášajú gravírované valce atrament na substrát, keď prechádza cez nasledujúce tlačové stanice. Každý valec predstavuje určitú farbu alebo časť obrázka. Presná synchronizácia medzi týmito stanicami je nevyhnutná, pretože aj malá odchýlka v pohybe webu môže spôsobiť viditeľné nesprávne zarovnanie farieb.

Elektronické riadenie hriadeľa koordinuje príslušné osi pohonu prostredníctvom riadiaceho systému, čím pomáha udržiavať ich požadovanú rýchlosť a polohové vzťahy. Tento prístup môže zjednodušiť synchronizáciu a nastavenie v porovnaní s mechanicky prepojenými usporiadaniami v závislosti od konfigurácie stroja.

Zelený Ohm ponúka riešenie elektronickej hĺbkotlače určené pre viacfarebnú tlač na plastové fólie, papier a iné kompatibilné rolkové materiály. Jeho konfigurácia kombinuje tlač poháňanú servopohonom, počítačovú registráciu a riadenie napätia, aby splnila praktické požiadavky výroby flexibilných obalov.

2. Ako funguje technológia elektronického hriadeľa?

Proces tlače sa začína, keď odvíjacia jednotka podáva kotúč substrátu do stroja. Pás prechádza cez tlačové stanice, kde gravírované valce prenášajú farbu na materiál. Po každom kroku tlače substrát prechádza sušiacou sekciou pred pokračovaním do ďalšej stanice alebo prevíjacej jednotky.

Elektronická koordinácia podporuje tento proces synchronizáciou pohonov zodpovedných za pohyb materiálu a obsluhu tlačových valcov. Programovateľný logický ovládač (PLC), servopohonné riadenie napätia a nastavenia registrácie spolupracujú na udržaní stabilných výrobných podmienok.

1. Odvíjanie:Valec je namontovaný a substrát je podávaný do stroja pod kontrolovaným napätím.
2. Web návod:Materiál sleduje svoju zamýšľanú cestu cez tlačovú linku, čo pomáha udržiavať konzistentné umiestnenie.
3. Prenos atramentu:Gravírované tlačové valce prenášajú požadované vzory atramentu na substrát.
4. Registrácia farieb:Ovládacie prvky registrácie koordinujú pozície po sebe nasledujúcich farebných výtlačkov.
5. Sušenie:Sušiaci systém odstraňuje požadované množstvo rozpúšťadla alebo vlhkosti v závislosti od atramentového systému a prevádzkových podmienok.
6. Prevíjanie dozadu:Potlačený materiál sa zhromažďuje do kotúča na následnú kontrolu, lamináciu, rezanie alebo konverziu.

Skutočná kvalita tlače závisí od viac než len od elektronickej synchronizácie. Konečný výsledok ovplyvňuje stav valca, vlastnosti substrátu, zloženie atramentu, podmienky sušenia, nastavenie stroja a postupy operátora.

3. Ktoré funkcie ovplyvňujú výkon tlače?

Servopoháňané riadenie tlače

Servopohony umožňujú koordinované riadenie tlačových osí a podporujú presné riadenie rýchlosti a polohy. Keď sú správne nakonfigurované, môžu pomôcť znížiť odchýlky v registrácii a urobiť úpravy nastavenia lepšie zvládnuteľné počas viacfarebnej produkcie.

Riadenie napätia v uzavretej slučke

Flexibilné fólie a tenký papier sa môžu natiahnuť, pokrčiť alebo posunúť, keď je napätie siete nestabilné. Opísaná konfigurácia Green Ohm využíva trojmotorové riadenie napätia v uzavretej slučke na koordináciu manipulácie s materiálom. Vhodné nastavenie napätia je nevyhnutné na zníženie pohybu pásu a zachovanie konzistentných rozmerov tlače.

Počítačová registrácia farieb

Úpravy horizontálnej a vertikálnej registrácie pomáhajú zosúladiť jednotlivé farebné dojmy. Funkcie predbežnej registrácie môžu tiež podporovať nastavenie pred začatím plnej výroby. Tieto funkcie sú užitočné najmä pre detailnú grafiku, jemný text a návrhy obalov, ktoré vyžadujú presné zarovnanie farieb.

Dodávka atramentu a zostava čepele Doctor Blade

Valec na prenos atramentu dodáva atrament do procesu tlače, zatiaľ čo stierka odstraňuje prebytočný atrament z povrchu valca. Green Ohm opisuje nezávisle poháňané usporiadanie stieracích čepelí navrhnuté na uľahčenie nastavenia a výmeny čepelí. Správny stav čepele a správa atramentu pomáhajú podporovať čistú reprodukciu obrazu.

Integrované ovládanie sušenia a bezpečnosti

Sušiaci systém využíva riadený prietok vzduchu a riadenie teploty na podporu schnutia atramentu. Funkcie monitorovania dotykovej obrazovky a diagnostiky porúch môžu pomôcť operátorom sledovať prevádzkové podmienky a identifikovať problémy. Pri tlači atramentmi na báze rozpúšťadla zostáva zásadné primerané vetranie, manipulácia s rozpúšťadlom a bezpečnostné opatrenia stroja.

• Elektronicky koordinované tlačové jednotky.
• Riadenie napätia v uzavretej slučke pre stabilitu webu.
• Horizontálne a vertikálne úpravy sútlače farieb.
• Systémy prenosu atramentu a stierky navrhnuté pre kontrolovanú aplikáciu atramentu.
• Funkcie sušenia, monitorovania a diagnostiky porúch stroja.

4. Aké materiály dokáže stroj tlačiť?

Kompatibilita substrátu je kľúčovým faktorom pri výbere stroja na rotačnú hĺbkotlač. Rôzne materiály majú rôzne vlastnosti v ťahu, vlastnosti povrchu, hrúbky a požiadavky na priľnavosť atramentu. Pre spoľahlivé výsledky je potrebná správna kombinácia substrátu, valcového gravírovania, atramentu a podmienok sušenia.

Zelený Ohm uvádza nasledujúce materiálové rozsahy pre konfiguráciu elektronického hriadeľa:

Tieto rozsahy sú parametre materiálu uvedené výrobcom, nezaručujú, že každá trieda môže fungovať za rovnakých podmienok. Kupujúci by si mali pred objednávkou potvrdiť zamýšľaný substrát, systém atramentu, hrúbku a výrobné požiadavky.

5. Aké sú hlavné technické špecifikácie?

Nasledujúca tabuľka sumarizuje hlavné špecifikácie publikované pre elektronický hriadeľový rotačný hĺbkotlačový stroj Green Ohm série YG-8. Hodnoty by mali byť pred nákupom potvrdené podľa aktuálnej ponuky a konečnej technickej dohody.

*Uverejnená špecifikácia výrobcu používa jednotku mm/min pre maximálnu mechanickú rýchlosť a rýchlosť tlače. Vyššie uvedené hodnoty sú vyjadrené v m/min len ako predbežná interpretácia uvedených hodnôt. Pred použitím týchto údajov na plánovanie výroby si overte správne jednotky a menovité prevádzkové rýchlosti priamo pomocou Green Ohm.

Model 850 mm môže vyhovovať užším požiadavkám na sieť, zatiaľ čo modely 1 050 mm a 1 250 mm poskytujú väčšiu kapacitu substrátu. Vhodný model závisí skôr od rozmerov hotového balenia, využitia materiálu, rozloženia tlače, špecifikácií valca a plánovaného výstupu, než od samotnej šírky pásu.

6. Kde sa toto tlačiarenské zariadenie používa?

Elektronická hĺbkotlač je dôležitá pre výrobcov, ktorí potrebujú opakovateľnú grafiku počas dlhých výrobných sérií. Jeho vhodnosť závisí od dizajnu balenia, požadovanej kvality tlače, substrátu, atramentového systému a následného procesu konverzie.

Flexibilné balenie potravín

Potlačené fólie používané na vrecká na občerstvenie, obaly na cukrovinky, balenie suchých potravín a iné flexibilné balenia často vyžadujú konzistentnú reprodukciu farieb a jasnú grafiku. Hotová obalová štruktúra musí tiež spĺňať príslušné požiadavky na styk s potravinami a balenie.

Balenie spotrebného tovaru

Náplne na pracie prostriedky, obaly na osobnú hygienu a vrecká na výrobky pre domácnosť môžu používať viacfarebné potlačené fólie na komunikáciu značky, informácií o produkte a pokynov na použitie.

Papierové obaly

Tam, kde sú kvalita papiera a atramentový systém kompatibilné, môže hĺbkotlač podporovať dekoratívne vzory, opakujúce sa vzory a tlačené obalové materiály, ktoré vyžadujú konzistentnú reprodukciu obrazu.

Priemyselné flexibilné materiály

Niektoré aplikácie priemyselného balenia používajú tlačené fólie na identifikáciu, informácie o produkte alebo vizuálne rozlíšenie. Kupujúci by mali pred výberom procesu tlače posúdiť chemickú odolnosť, výkonnosť substrátu a požiadavky na konečné použitie.

Pri obaloch, ktoré budú neskôr laminované, rezané alebo vyrobené z vreciek, by sa kvalita tlače mala hodnotiť spolu s výkonom celej linky na spracovanie.

7. Ako by si mali kupujúci vybrať ten správny stroj?

Výber tlačiarenského stroja zahŕňa viac ako len porovnávanie maximálnej rýchlosti alebo obstarávacej ceny. Výrobné tímy by mali prispôsobiť vybavenie ich skutočným úlohám, očakávanému využitiu, prevádzkovému prostrediu a možnostiam údržby.

1. Potvrďte rozsah substrátu.Identifikujte typy fólie, hrúbky, triedy papiera, povrchové úpravy a akékoľvek zmeny materiálu očakávané v budúcnosti.
2. Definujte požadovanú šírku pásu.Vypočítajte použiteľnú šírku tlače, okraje okrajov a využitie materiálu pre návrhy obalov, ktoré vytvoríte.
3. Uveďte farbu a požiadavky na registráciu.Potvrďte počet farieb, zložitosť obrázka, toleranciu registrácie a metódu kontroly.
4. Vyhodnoťte realistickú rýchlosť výroby.Opýtajte sa na očakávané rýchlosti chodu s vaším substrátom, atramentom, opakovaním valca a podmienkami sušenia, než sa spoliehať iba na maximálnu mechanickú rýchlosť.
5. Skontrolujte riadiaci systém.Ujasnite si konfiguráciu serva, nastavenie registrácie, správanie pri kontrole napätia, rozhranie operátora, alarmy a podporu pri riešení problémov.
6. Skontrolujte pomôcky a potreby inštalácie.Posúďte elektrickú kapacitu, vetranie, energiu sušenia, podlahovú plochu, požiadavky na odsávanie a príslušné bezpečnostné predpisy.
7. Plánujte servis a školenia.Potvrďte pomoc pri inštalácii, školenie operátora, náhradné diely, preventívnu údržbu a opatrenia po predaji.

Pred zadaním objednávky si vyžiadajte podrobný technický návrh a ak je to možné, dohodnite si skúšobnú vzorku s použitím reprezentatívnych materiálov a umeleckých diel. To pomáha overiť, či je navrhovaná konfigurácia vhodná pre skutočné produkčné prostredie.

8. Ako môžu operátori udržiavať konzistentný výkon?

Rutinná údržba pomáha znižovať neplánované prestoje a chráni konzistentnosť tlače. Praktický program údržby by sa mal riadiť návodom na obsluhu výrobcu a mal by zohľadňovať intenzitu výroby, chemické zloženie atramentu, typ substrátu a podmienky prostredia.

• Skontrolujte tlačové valce:Skontrolujte poškodenie, kontamináciu, opotrebovanie a problémy, ktoré môžu ovplyvniť prenos obrazu.
• Údržba nožov:Skontrolujte hrany čepele, montáž, kontaktné podmienky a intervaly výmeny.
• Skontrolujte nastavenia napätia:Pri zmene špecifikácie materiálu alebo úlohy skontrolujte napätie odvíjania, medzistanice a navíjania.
• Registrácia monitora:Skontrolujte zarovnanie pri spustení, po zmenách materiálu a počas výroby.
• Vyčistite komponenty na manipuláciu s atramentom:Dodržiavajte schválené postupy pre cirkuláciu atramentu, odstraňovanie zvyškov a manipuláciu s rozpúšťadlom.
• Skontrolujte systém sušenia:Monitorujte prúdenie vzduchu, ovládanie teploty, ventiláciu a bezpečnostné zámky.
• Skontrolujte pohony a ovládacie prvky:Dodržujte odporúčaný plán kontrol pre servosystémy, snímače, komponenty PLC a elektrické pripojenia.
• Zaznamenajte prevádzkové údaje:Zdokumentujte opakujúce sa chyby, prestoje, plytvanie a úpravy na podporu neustáleho zlepšovania.

Pri používaní atramentov na báze rozpúšťadiel sa musia operátori riadiť pokynmi výrobcu stroja a príslušnými požiadavkami na požiarnu ochranu, ventiláciu, emisie a bezpečnosť pri práci. Údržbu by mal vykonávať iba primerane vyškolený personál so zariadením umiestneným v bezpečnom stave.

9. Často kladené otázky

Q1: Aká je hlavná výhoda stroja na rotačnú hĺbkotlač s elektronickým hriadeľom?

Jeho hlavnou výhodou je elektronicky koordinované riadenie pohonu, ktoré podporuje synchronizované tlačové jednotky a presnú registráciu farieb. V kombinácii s vhodným riadením napätia a správnym nastavením to môže pomôcť zlepšiť konzistenciu a zjednodušiť úpravy vo viacfarebnej rolovej produkcii.

Q2: Ktoré materiály sú kompatibilné so strojom Green Ohm?

Uvedené materiály zahŕňajú PET, nylon, PE, OPP, BOPP, CPP, PVC, celofán a papier v rámci špecifikovaných rozsahov hrúbky alebo plošnej hmotnosti. Skutočná kompatibilita závisí od kvality materiálu, systému atramentu, povrchovej úpravy a konfigurácie stroja. Pred nákupom si overte požiadavky na zamýšľaný substrát.

Q3: Aká je maximálna rýchlosť tlače série YG-8?

Stránka produktu uvádza maximálnu mechanickú rýchlosť 420 a maximálnu rýchlosť tlače 400, ale publikovaná jednotka nie je v súlade s typickou priemyselnou rýchlosťou linky. Kupujúci by mali od spoločnosti Green Ohm získať písomné potvrdenie o správnych jednotkách, menovitých podmienkach a očakávanej rýchlosti výroby.

Q4: Ako si môžem vybrať medzi YG-8-850, YG-8-1050 a YG-8-1250?

Hlavným uvedeným rozdielom je maximálna šírka pásu: 850 mm, 1 050 mm a 1 250 mm. Vyberte model podľa rozmerov balenia, rozloženia úlohy, využitia substrátu a výrobných plánov. Overte si aj požiadavky na podlahovú plochu, napájanie a podmienky inštalácie.

Q5: Čo by som si mal pripraviť pred požiadaním o cenovú ponuku?

Pripravte si typ a hrúbku substrátu, šírku pásu, počet tlačových farieb, kresbu alebo vzorku, požiadavky na opakovanie valca, cieľový výstup, atramentový systém a očakávané následné procesy. Tieto podrobnosti pomáhajú výrobcovi posúdiť požadovanú konfiguráciu a identifikovať technické otázky pred dokončením ponuky.

10. Záver

Elektronický hriadeľový rotačný hĺbkotlač môže byť cennou investíciou pre výrobcov flexibilných obalov, ktorí vyžadujú koordinovanú viacfarebnú tlač, kontrolované napätie pásu a opakovateľnú registráciu. Najlepšie výsledky pochádzajú z prispôsobenia konfigurácie stroja substrátu, kresbe, atramentovému systému, požiadavkám na sušenie a skutočným cieľom výroby. Séria YG-8 od Green Ohm ponúka tri uvedené možnosti šírky pásu spolu so servoriadením tlače, počítačovou registráciou a integrovanými funkciami manipulácie s materiálom. Pred konečným rozhodnutím si u výrobcu overte technické špecifikácie, jednotky rýchlosti výroby, výsledky tlače vzoriek, požiadavky na inštaláciu a popredajnú podporu. Ak chcete prediskutovať svoje požiadavky na substrát, porovnať dostupné konfigurácie alebo požiadať o cenovú ponuku na mieru,kontaktujte násprostredníctvom produktovej stránky zariadenia na rotačnú hĺbkotlač s elektronickým hriadeľom Green Ohm.
